環(huán)氧樹(shù)脂灌漿料的施工方案
產(chǎn)品介紹
AGM包括A（等）、B（固化劑等）、C（填料骨料等）三組分，也可根據(jù)具體使用情況調(diào)整配方，改進(jìn)工藝，以滿(mǎn)足不同要求或某部分性能。常規(guī)使用時(shí)，將各組分完全混合后即可進(jìn)行灌漿操作。


如果施工溫度低于15度，也可以施工，但強(qiáng)度上來(lái)較慢，一般3天也可以達(dá)到。并不影響后的性能。
1．產(chǎn)品特性
(1)高強(qiáng)早強(qiáng)具有優(yōu)于水泥基材料的抗壓、粘結(jié)等力學(xué)性能，更高的早期強(qiáng)度。
(2)無(wú)收縮確保灌漿層終成型后與承載面完全接觸，設(shè)備安裝的高度。
(3)抗蠕變?cè)?40℃至+80℃凍融交替、振動(dòng)受壓的惡劣物理工況下長(zhǎng)期使用而無(wú)塑性變形。
(4)高韌性可化解由動(dòng)設(shè)備傳遞來(lái)的可能使水泥基灌漿層爆裂的動(dòng)荷載。
(5)耐腐蝕可承受酸、堿、鹽、油脂等化學(xué)品長(zhǎng)期接觸腐蝕。
2．產(chǎn)品物性
（標(biāo)準(zhǔn)固化條件：25℃，相對(duì)濕度50%，養(yǎng)護(hù)7天以上）
(1)比重（密度）1.2～2.0，常規(guī)值1.8g/cm3，依配方不同，與填料及骨料含量呈正相關(guān)關(guān)系，
(2)外觀(guān)常規(guī)產(chǎn)品固化成型后為棕褐色固體，也可定制其他顏色，外露表面有光滑平亮效果。
(3)適用期（25℃）1～2小時(shí)，與一次量呈正相關(guān)關(guān)系。
(4)放熱峰30℃～70℃，與填料及骨料含量大體呈負(fù)相關(guān)關(guān)系。
(5)受壓蠕變（25℃）受壓狀態(tài)下，半年內(nèi)1.0×10-3mm/mm。
(6)熱膨脹系數(shù)（0℃～60℃）完全固化成型后（大于7天）在10～50×10-6mm/mm/℃之間。
3．安全性
采用無(wú)揮發(fā)配方，對(duì)環(huán)境和人體，但對(duì)個(gè)別人的膚質(zhì)有輕微刺激性，應(yīng)避免與皮膚長(zhǎng)期接觸，使用時(shí)應(yīng)佩帶必要防護(hù)并保持環(huán)境通風(fēng)，接觸皮膚后應(yīng)及時(shí)洗凈，如濺入眼內(nèi)應(yīng)立即用大量清水沖洗，如有誤食口服，請(qǐng)立刻飲水催吐并延醫(yī)治療。
4．包裝及存放
常規(guī)液體組分采用鐵桶或塑料桶，固體組分采用塑料袋或紙塑復(fù)合袋包裝，也可根據(jù)需要定制。
應(yīng)滿(mǎn)足一般化學(xué)品陰涼、干燥、密閉、通風(fēng)的儲(chǔ)存條件，因?yàn)榛瘜W(xué)性質(zhì)的穩(wěn)定，產(chǎn)品在正常條件下至少可存放一年以上，逾期經(jīng)檢驗(yàn)無(wú)礙后仍可使用。
環(huán)氧樹(shù)脂灌漿料施工方案
1.表面預(yù)處理
接觸環(huán)氧樹(shù)脂灌漿料的混凝土表面，須鑿除其表層浮漿并露出堅(jiān)實(shí)基層，清潔、干燥、無(wú)油脂?；炷两雍厦嫱膺吘壞コ?5mm厚倒角邊，以增大邊緣處灌漿料與基礎(chǔ)粘合面積，需粘合的金屬表面還應(yīng)無(wú)銹蝕（達(dá)到SSPC、SP6的光潔度要求）。
2.施工溫度
環(huán)境溫度包括混凝土基礎(chǔ)及空氣溫度，為獲得佳的工作狀態(tài)，灌漿前將材料在15-25°C環(huán)境下放置24小時(shí)，施工時(shí)及隨后24小時(shí)內(nèi)環(huán)境溫度控制15-32°C，20°C為適宜。夏季施工避免中午高溫，必要時(shí)應(yīng)搭建遮陽(yáng)棚；冬季氣溫較低時(shí)，應(yīng)在灌漿區(qū)域搭建暖棚升溫，施工環(huán)境溫度大于15°C，施工宜選擇中午。

改性環(huán)氧樹(shù)脂灌漿料
產(chǎn)品簡(jiǎn)介

本品采用飽和基環(huán)氧樹(shù)脂、固化劑、多種改型助劑與硬質(zhì)填料精制而成。具有高強(qiáng)早強(qiáng)、流動(dòng)性好、韌性?xún)?yōu)良、耐腐蝕等特點(diǎn)。

產(chǎn)品特點(diǎn)

1、高強(qiáng)早強(qiáng)：1天抗壓強(qiáng)度≥50Mpa ,可提供大大優(yōu)于水泥基材料的抗壓強(qiáng)度。

2、低放熱峰值：可提供長(zhǎng)達(dá)60分鐘（25℃時(shí)）的操作時(shí)間，適合大體積灌漿使用。

3、流動(dòng)性：流動(dòng)度≥300mm，可填充全部空隙，滿(mǎn)足設(shè)備二次灌漿的要求。。

4、抗蠕變性能：可長(zhǎng)期在-50℃至+80℃凍融交替、振動(dòng)受壓的惡劣物理工況下長(zhǎng)期使用而無(wú)塑性變形，設(shè)備定位長(zhǎng)期。

5、韌性：可以化解由動(dòng)設(shè)備傳遞來(lái)的任何可能使水泥基灌漿層爆裂的動(dòng)荷載。

6、耐腐蝕性：可以承受酸、堿、鹽、油脂等化學(xué)品長(zhǎng)期接觸腐蝕。

產(chǎn)品用途

1、適用于壓縮機(jī)、泵、沖壓機(jī)、粉碎機(jī)、球磨機(jī)等高振動(dòng)性設(shè)備的二次灌漿安裝以及易受化學(xué)侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。

2、適用于軌道基礎(chǔ)、橋梁支撐座等受強(qiáng)壓力區(qū)域灌漿以及鐵、鐵系桿、拉桿的鋼性連接。

3、適用于混凝土、石頭、鋼、木板等基面作為自流平砂漿使用。

施工工藝

一、基層預(yù)處理：

接觸灌漿料的混凝土表面，須鑿除其表面浮漿并露出堅(jiān)實(shí)基層，灌漿面清潔、干燥、無(wú)油脂。

二、模板支設(shè)：

模板須安裝牢固，搭接處須密封處理（建議使用堵漏劑或WSG封縫膠），并在模板內(nèi)側(cè)涂抹油脂、蠟或粘貼pvc膠帶，以便于脫模。

三、施工溫度要求：

為獲得佳的工作狀態(tài)，灌漿前好將材料在15-25℃環(huán)境下放置；施工時(shí)及隨后內(nèi)環(huán)境溫度控制5-32℃，20℃為適宜。夏季施工避免中午高溫，必要時(shí)應(yīng)搭建遮陽(yáng)棚；冬季氣溫較低時(shí)，應(yīng)在灌漿區(qū)域搭建暖棚升溫，施工環(huán)境溫度大于5℃，施工宜選擇中午。

四、材料配制：

1、按照A料：B料：C料=1：3：6的產(chǎn)品配合比檢查產(chǎn)品包裝數(shù)量、規(guī)格、型號(hào)、生產(chǎn)日期，確保產(chǎn)品在廠(chǎng)家規(guī)定的保值期內(nèi)。

2、先將B料倒入配料用的桶中，邊攪拌邊緩慢加入C料，然后再將A料倒入桶中攪拌均勻。混合時(shí)間約5-10分鐘，在氣溫較低時(shí)為了混合物的流淌性，可以適當(dāng)減少C料的用量。

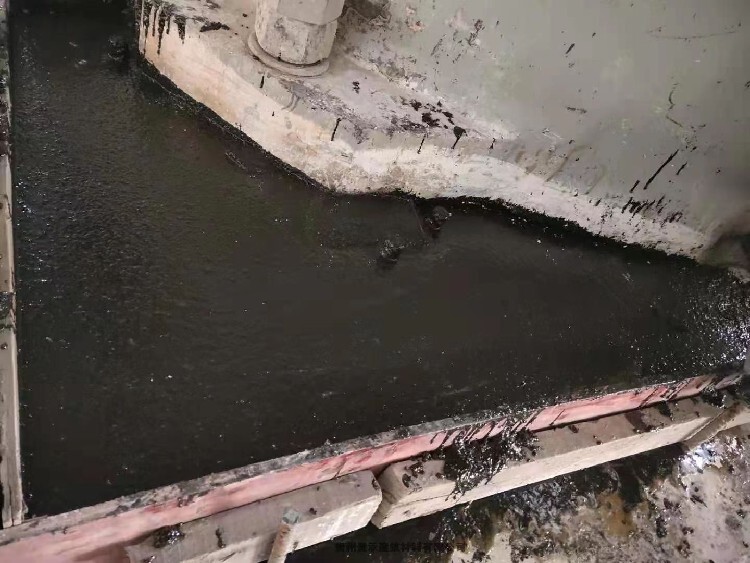

五、灌漿施工：

1、灌漿應(yīng)從一側(cè)灌向另一側(cè)，灌漿過(guò)程中可擠壓但勿震搗，以避免夾雜空氣滯留其中，且灌漿工作連續(xù)盡快完成。灌漿結(jié)束后，用鐵錘敲擊設(shè)備基板，如發(fā)出叮叮聲表明灌漿層密實(shí)，如發(fā)出咚咚聲表明灌漿層空鼓。

2、灌漿距離大于1.5m時(shí)，應(yīng)使用高位漏斗法灌漿，利用重力壓差原理灌漿。

3、單次灌漿厚度控制在25mm至350mm間，灌漿區(qū)域超過(guò)1.8m×1.8m時(shí)需于灌漿區(qū)域設(shè)置伸縮縫預(yù)留條；單次螺栓孔灌漿深度可達(dá)1500mm。

六、初凝、終凝與溫度的關(guān)系:

溫度

狀態(tài)

18℃

25℃

32℃

初凝

3hr

2hr

1.5hr

終凝

72hr

48hr

36hr

七、注意事項(xiàng)：



1、配制好的膠液應(yīng)在45分鐘內(nèi)用完，嚴(yán)禁使用未拌合均勻或已處于初凝狀態(tài)的膠泥。



2、A料和B料存放時(shí)間較長(zhǎng)后會(huì)出現(xiàn)輕微分層現(xiàn)象，使用前應(yīng)先攪勻方可使用。



3、嚴(yán)禁在潮濕基層使用本品，如基層潮濕須先做干燥處理，以免影響與基層的粘結(jié)力。



4、使用時(shí)注意佩帶必要防護(hù)用品并保持環(huán)境通風(fēng)，接觸皮膚后應(yīng)及時(shí)洗凈，如濺入眼內(nèi)應(yīng)立即用大量清水沖洗，嚴(yán)重情況須及時(shí)就醫(yī)。

高強(qiáng)無(wú)收縮灌漿料是以高強(qiáng)度材料為骨料，以水泥作為結(jié)合劑，輔以高流態(tài)、微膨脹、防離析等物質(zhì)配制而成。在施工現(xiàn)場(chǎng)加入一定量的水，改性環(huán)氧樹(shù)脂灌漿料，攪拌均勻后即可使用，主要用于設(shè)備基礎(chǔ)二次灌漿，環(huán)氧樹(shù)脂灌漿料，梁板柱加固，環(huán)氧樹(shù)脂灌漿料價(jià)格，以及路面搶修工程等。



高強(qiáng)無(wú)收縮灌漿料 產(chǎn)品特點(diǎn)

產(chǎn)品特點(diǎn)

1. 早強(qiáng)、高強(qiáng)：1-3天抗壓強(qiáng)度可達(dá)30-50mpa以上。

2. 自流性高：可填充全部空隙，滿(mǎn)足設(shè)備二次灌漿的要求。

3. 微膨脹性：設(shè)備與基礎(chǔ)之間緊密接觸，二次灌漿后無(wú)收縮。粘結(jié)強(qiáng)度高，求購(gòu)環(huán)氧樹(shù)脂灌漿料，與圓鋼握裹力不低于6mpa。

4. 可冬季施工：允許在-10℃氣溫下進(jìn)行室外施工。

5. 耐久性強(qiáng)：本品屬無(wú)機(jī)膠結(jié)材料，使用壽命大于基礎(chǔ)混凝土的使用壽命。經(jīng)上百萬(wàn)次疲勞試驗(yàn)，50次凍融循環(huán)實(shí)驗(yàn)強(qiáng)度無(wú)明顯變化。在機(jī)油中浸泡30天后強(qiáng)度明顯提高。
