WFD1000風力渦輪發電機故障模擬實驗臺
基本特征

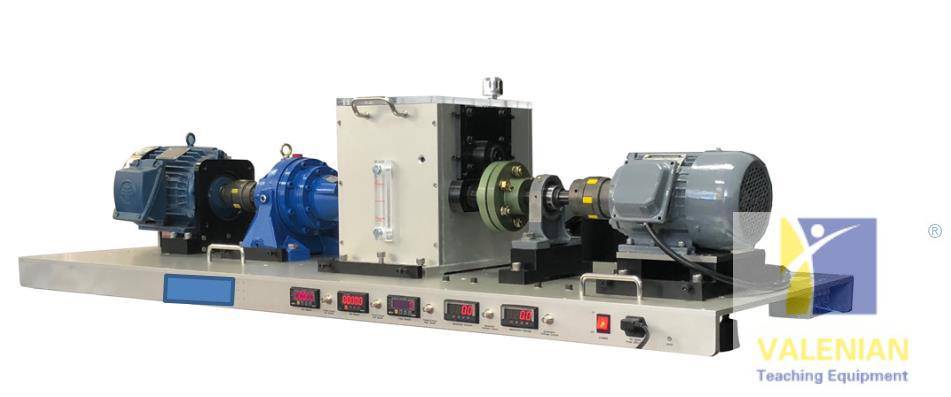

Valenian是一個模擬工業風力渦輪發電機的實驗平臺。它是一款多功能的實驗平臺，其布局合理，設計，加工裝配公差。
WTS1000除了能夠模擬低速齒輪故障和異常振動外，還可以模擬常見的機械故障特征。它主要由葉片低速級（伺服電機驅動），行星齒輪箱，平行齒輪箱和發電機組成。它可以檢測低速軸承的缺陷，以及高速行星齒輪和平行齒輪的故障。它旨在通過模擬風力渦輪發電機等低速設備的機械故障，來學習相關的故障檢測技術。這是一個可靠的學習平臺，能讓您學習，檢測及分析風力渦輪發電機的故障特點。其可應用于各種領域，例如研究風力渦輪發電機振動的、振動培訓機構、以及設備振動分析和故障診斷部門的技術人員，都是的實驗裝置。
功能應用
? 基本振動測量 ? 時域波形, 頻率分析
? 振動傳感器位置的選擇 ? 相位測量，轉速數據應用
? 不對中效應研究 ? 多級軸對中的實踐
? 軟腳的發現與校正 ? 啟停機測試
? 軸承失效研究 ? 軸承故障時域頻頻信號分析
? 齒輪失效分析 ? 齒輪齒隙效應研究
? 斜齒輪失效分析 ? 油液分析& 磨粒分析
? 行星齒輪失效分析 ? 低速軸承故障檢測
? 機械狀態監測實踐 ? MODAL 分析, ODS 測量
? 發電機故障分析 ? 電機故障分析

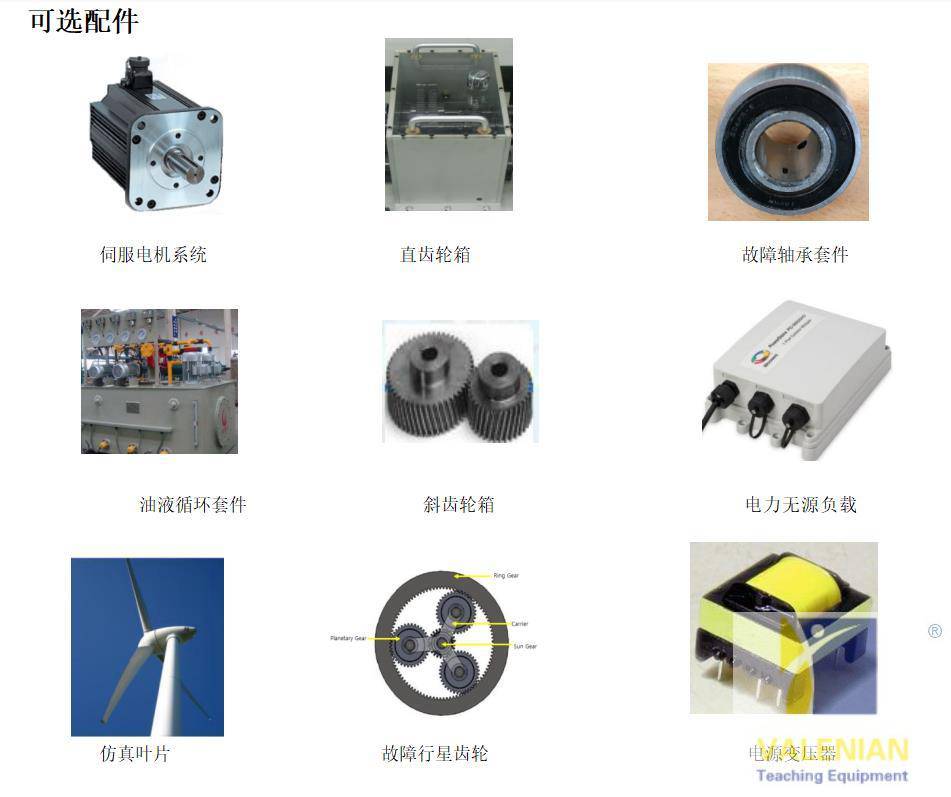

技術參數
電氣參數 | ||
齒輪電機 | 4極，2.2kW，減速比（1/60），輸出速度（30rpm），允許輸出扭矩（642 [Nm]） | |
伺服電機（可選） | 額定功率（4kW），扭矩（38.2 [Nm]），扭矩（114.6[nm]） | |
控制器 | Delta VFD-M變頻器 | |
速度范圍 | 低速：5至30 rpm可變高速：300 - 1800rpm | |
發電機 | 4極永磁發電機，額定功率：2.2kW，輸出電壓：380VAC，接線：3相4線 | |
5個顯示模塊 | RPM顯示 - 7段LED顯示，低，中，高速 3個 電壓V顯示 - 7段LED顯示，值 20次/秒 1個 電流A 顯示 - 7段LED顯示，值 20次/秒 1個 | |
5個輸出端子 | RPM輸出BNC終端，1脈沖/轉12V，TTL，低，中，高速 電壓V輸出-BNC端子，靈敏度：0.11V/V（24V/220V） 電流A輸出-BNC端子，靈敏度：0.1V/A | |
電源 | 輸入220 VAC，單相，50/60 Hz | |
機械參數 | ||
軸 | 直徑35mm，鋼 | |
軸承 | 兩個正常軸承 UC-207 | |
行星齒輪 | HS300-L2-12：1，軸直徑（L速度; 38，H速度：24） | |
齒輪箱 | 軸直徑（L速度; 28，H速度; 24，M速度; 28） 25齒 - 小齒輪：1ea，58齒齒輪：2ea，28齒齒輪：3ea，60齒齒輪：1ea | |
聯軸器 | 爪式聯軸器和法蘭聯軸器 | |
底板 | 10mm厚的鍍鉻鋼 | |
安 全罩 | 抗沖擊透明安 全蓋，帶安 全隔離器，可在安 全罩打開時停止電機 | |
重量和尺寸 | ||
重量 | 約 120kg | |
尺寸 | 長度=1800mm,寬度=620mm, 長度=500mm | |
