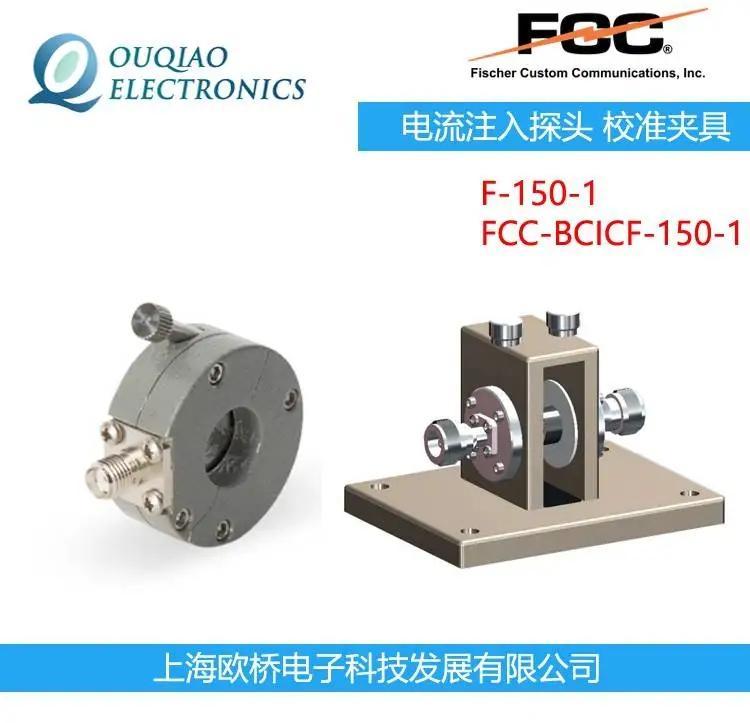

F-150-1 FCC 電流注入探頭 校準夾具 FCC-BCICF-150-1

品牌：FCC

型號：F-150-1

 Fischer Custom Communications，Inc.是一家設計、開發和制造瞬態保護裝置、RF測試和測量?jī)x器以及EMP測試系統。

     射頻測試和測量?jī)x器用于確保電子設備符合FCC、FAA歐洲和亞洲關于電磁發射和抗擾度的規定。測試和測量?jī)x器

     瞬態保護裝置或浪涌抑制器用于保護敏感的電子通信設備免受雷電、EMP、HPM和其他電磁威脅。

浪涌抑制器型號可用于大于3 GHz的頻率。數據線抑制器可用于10/100/1000基本T系統。

    質量是我們所有業務流程、產品、測試和校準服務不可或缺的一部分，

我們將質量定義為通過按時交付滿足客戶對產品性能、測試和校準服務的要求，為客戶提供價值，同時遵守標準要求。

致力于良好的制造和實驗室實踐，并提供符合AS 9100C:2009、*** 9001:2008和***/IEC 17025:2005標準的校準服務

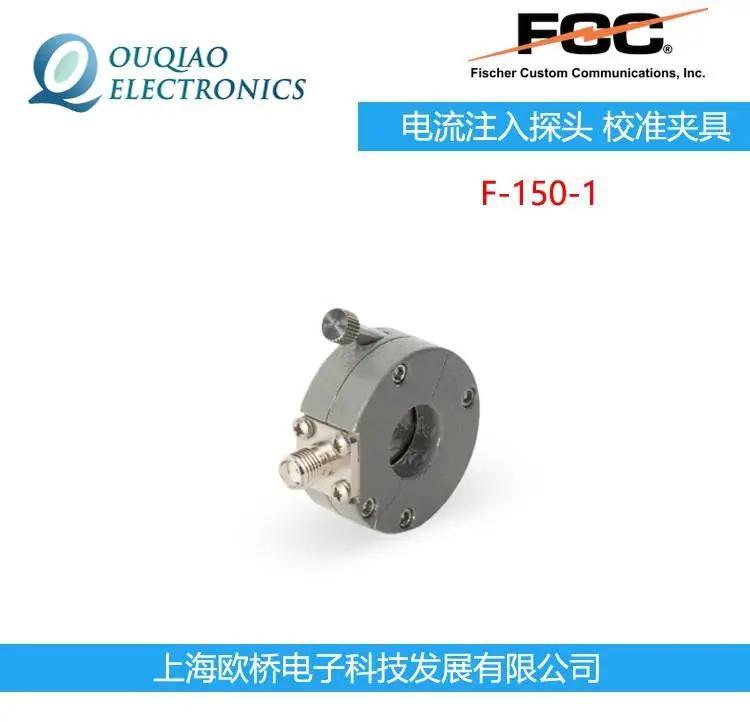

 F-150-1的設計目的是將傳導抗擾度測試的使用擴展到2.3–7.0 GHz的帶寬。為了追求這一目標，

 F-150-1結合了高額定功率和緊湊的尺寸。這使得該設備可以在臺式測試期間用于測試單個電纜線束以及車輛內部的電纜線束。

根據*** 1145-4/*** 11452-4中使用的標準替代方法，Mil-Std。461/462和DO-160。

   F-150-1需要20瓦才能將高達300毫安的電流發展成具有100Ω環路阻抗的校準夾具。

產品參數：

Product：F-150-1

頻率:2.3 GHz - 7.0 GHz

RATED WATTS (CW)：100

High-Efficiency Bandpass Insertion Loss / Freq：<9 dB / 2.3 GHz - 7 GHz

Inner Diameter (mm)：12

Outer Diameter (mm)：33

Height (mm)：13

CALIBRATION FIXTURE：FCC-BCICF-150-1

Standards：RTCA/DO160

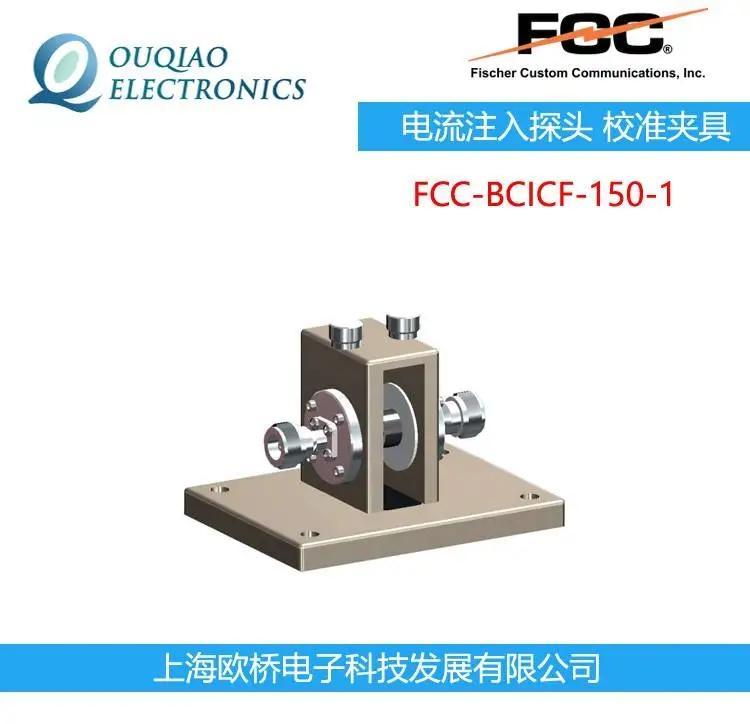

大電流注入探針固定裝置

FCC-BCICF-150-1型

大電流注入探頭校準夾具是大多數大電流注入測試程序規范所要求的測試設備的一部分。

該測試夾具允許用戶在執行合規性測試之前快速輕松地校準注射探針。

這種校準夾具具有兩個重要優點。

1.由于電纜和電纜套管中的可變電路阻抗或諧振，校準夾具用于為注入探針建立所需的正向功率，以在測試系統中產生電流。

2.該夾具可用于測量注射探針的插入損耗。
