1、縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在導軌表面的雜物；

2、驅動系統為進口日本松下交流伺服驅動，使整機更加運行平穩，速度變速范圍更寬，加速時間短；

3、升降體采用鋁合金結構體，升降導向采用直線導軌，升降提升采用滾珠絲杠提升；

4、簡單易用的自動編程系統,使數控編程不再復雜,輕而易舉；

5、數控控制系統采用自主研發控制系統，具有目前國內為優良的穩定性和抗干擾能力。產品信息：一等一火數控切割機

二:型號：LM4X10

移動體數量：雙移動體

電機類型：雙驅松下伺服電機+減速機

割炬調高類型：火焰電容調高：可選配 等離子弧壓調高：可選配

大割炬數量：三套

運行速度：0-10000mm|分鐘

切割類型：等離子切割【需配套等離子電源】火焰切割 等離子切割+火焰切割

驅動類型：齒輪齒條驅動

運行精度:±0.2mm／米

輸入功率：1500W

火焰切割厚度：穿孔能力:5-60mm邊緣切割：5-120mm

等離子切割厚度：取決于所配等離子電源的切割能力

燃氣供氣要求：乙炔氣壓或者丙烷氣壓大不超過0.1Mpa

氧氣供氣要求：氧氣氣壓大不超過0.8Mpa

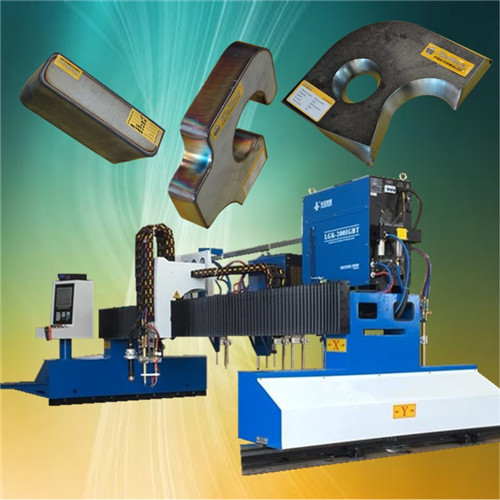

該型數控切割機為龍門式結構，橫向跨度有3m、4m、5m、6m等多種規格，均采用雙邊驅動，雙軸芯直線導軌，標配為橫向軌距4m，縱向軌長為6m，單火焰或單等離子切割方式，帶自動點火；也可增配成火焰與等離子兩用切割方式。縱向?qū)к夐L度每節2m,可按用戶要求配置加長導軌及加寬橫梁跨距；還可根據用戶要求配置多把割炬或異型切割和抽條切割兩用。

主要技術參數：

1. 型號：TS-4A

2. 軌 距 長 度： 4000mm（可1m/節加長）

3. 有效切割寬度：3400mm

4. 導 軌 長 度： 6000mm（可3m/節加長）

5. 有效切割長度：4500mm

6. 多割炬數量：4把

7. 數控系統:北京（美資）斯達特，也可根據用戶要求可選用上海交大/美國海寶EDGE操作系統

8. 切割厚度: 等離子（視用戶等離子電源大小而定）

9. 切割速度: 10-3500mm/min

10.驅動方式: 雙邊驅動

11.工作電源: 交流輸入220V，500-1000W

主要技術指標：

1. 切割形狀：　 可編程切割直線和圓弧構成的任意平面形狀鋼板零件；

2. 切割精度：　 國家標準JB/T10045.3-99；

3. 切割寬度：　 單割炬有效切割2.4m；

4. 軌道長度：　 標配6m，還可根據用戶要求定制加長3m/節；

5. 驅動方式：　 雙邊驅動；雙軸心直線導軌；

6. 割炬配置：　 標配1把，可選配火焰或者等離子割炬，還可根據用戶需求進行定制；

7. 切割厚度：　 火焰大可切割200mm，等離子切割厚度視所選電源大小而定；

8. 點火調高：　 自動點火、電動調高，根據用戶要求可選配電容式或弧壓式自動調高；

9. 數控編程：　 基于AutoCAD的全自動圖形化編程軟件；

10. 切割氣體： 氧氣+乙炔或丙烷。

主要技術參數（部分規格）：

型號 TS-4A

軌距mm 3000 4000 5000 6000

切割寬度mm 2400 3400 4400 5400

導軌長度mm 6000 6000 6000 6000

切割長度mm 4500 4500 4500 4500

多割炬數量 2 4 ≧4 ≧4

火焰6-200mm，等離子（視用戶等離子電源大小而定）10-3500mm/min，

雙邊驅動，交流輸入220V，500-1000W

備注：切割寬度隨割炬數量變化，導軌可按每3m一段加長或縮短。

     為了使我們的設計方案實用、使設備達到合理性能，如貴公司針對該項目有不同見解和異議敬請與我們相關負責人取得聯系。
